構造ビューアでスケールを表示 - 万見（JSmol）

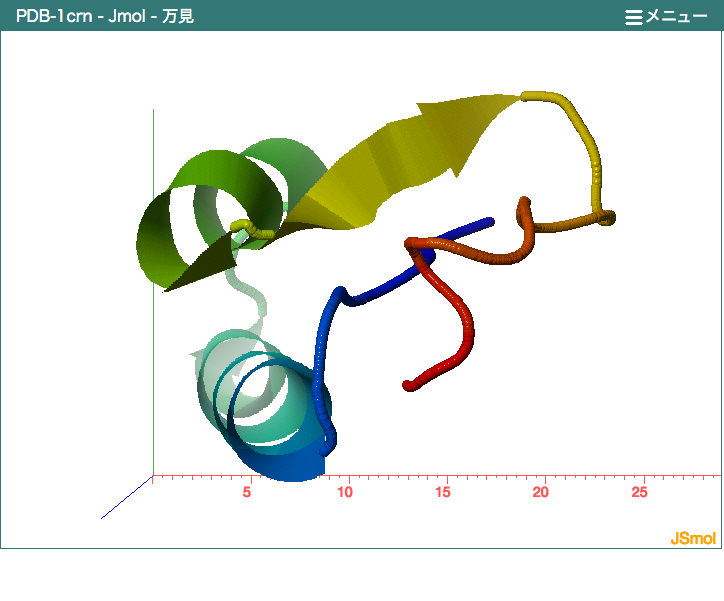

構造ビューアJSmolで単位講師の軸を表示し、 目盛りをつけることでものさし（スケール）相当のものを表示することができます。 万見での表示例を以下に示します。

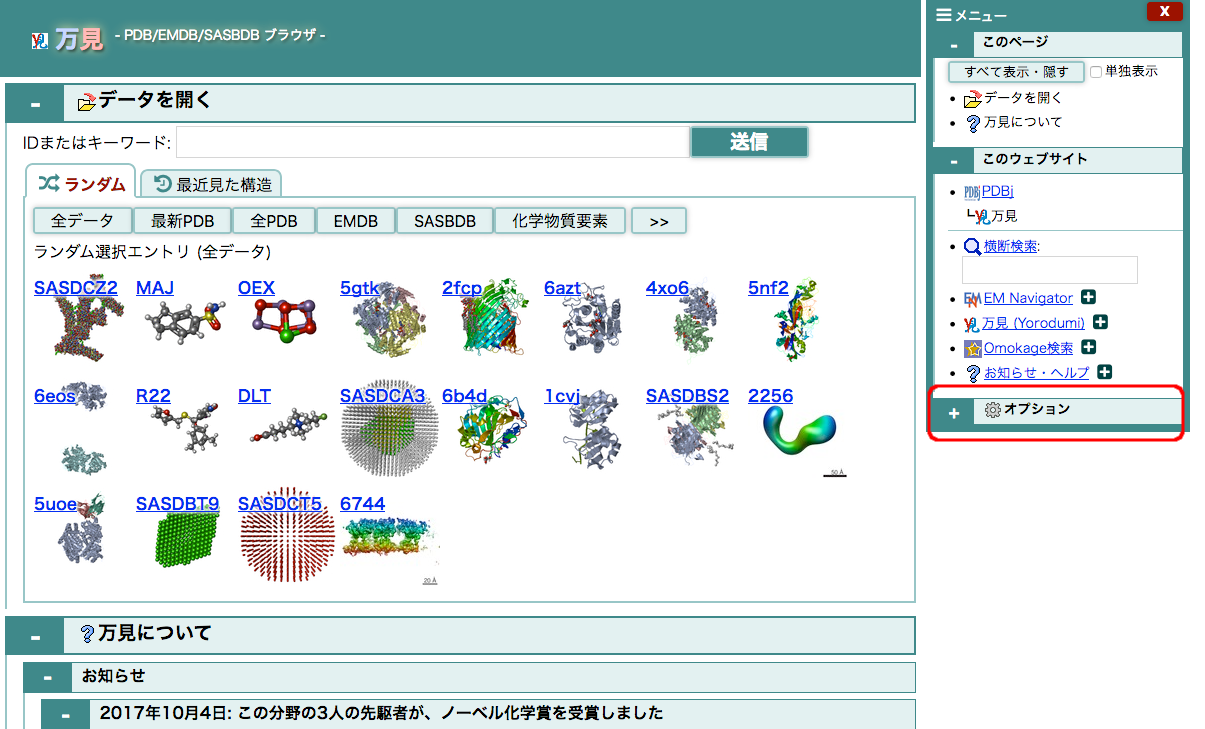

1. 万見にアクセス

万見にアクセスします。

2. 構造ビューアをJSmolに変更

画面右のメニューパネルの一番下にある「オプション」をクリック。

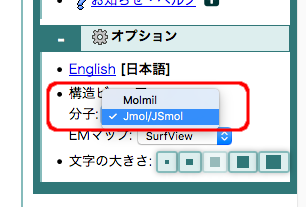

構造ビューアの分子を「Molmil」から「Jmol/JSmol」に変更。

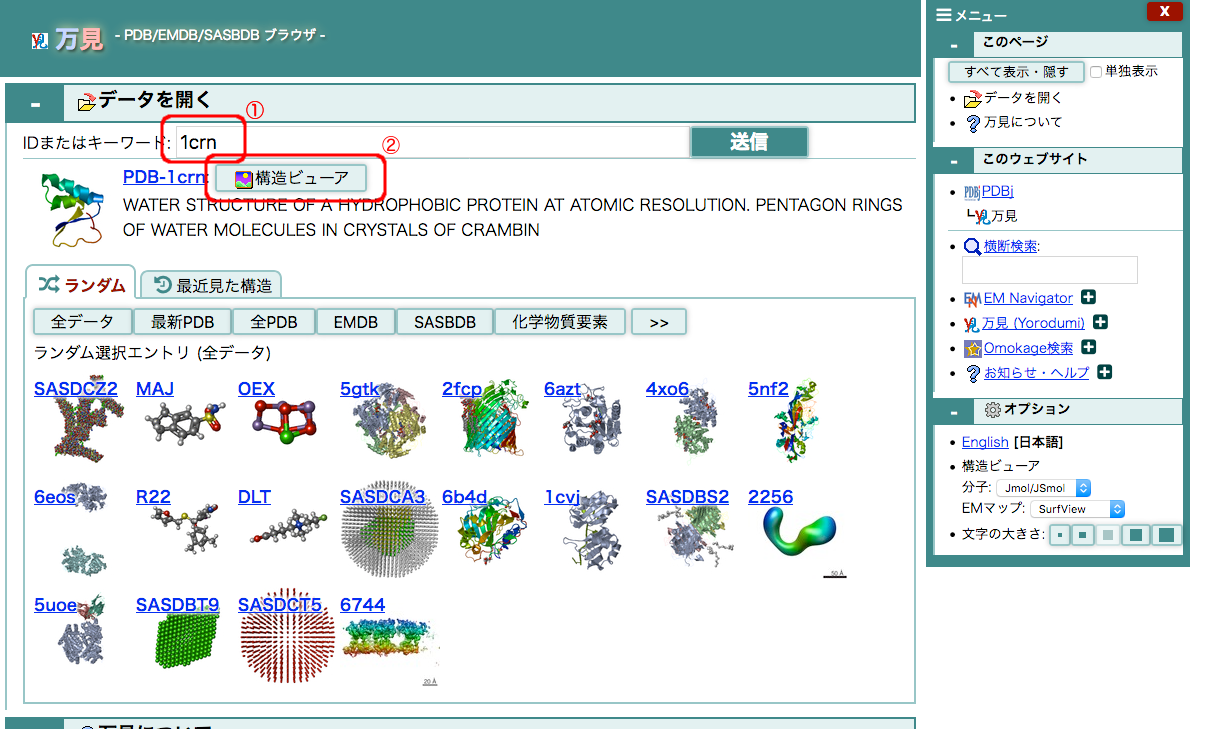

3. 構造を読み込み構造ビューアで開く

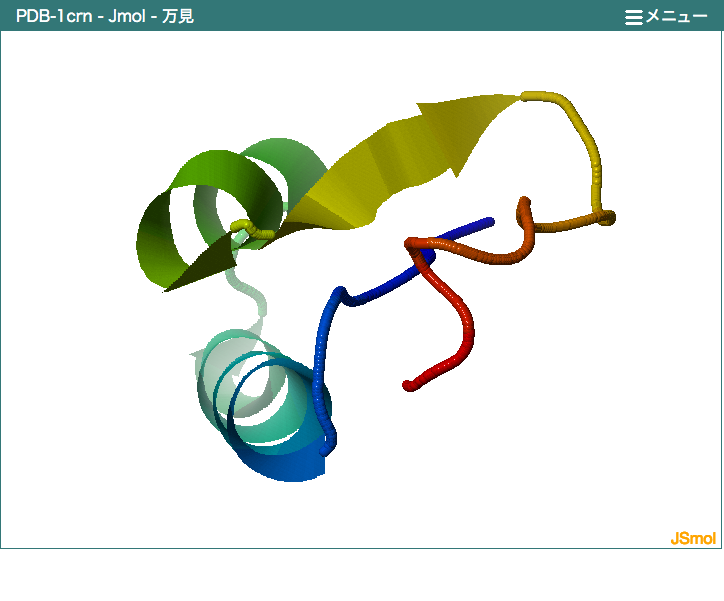

任意の構造を読み込む（例：PDB-1crn）

4. コンソールを開く

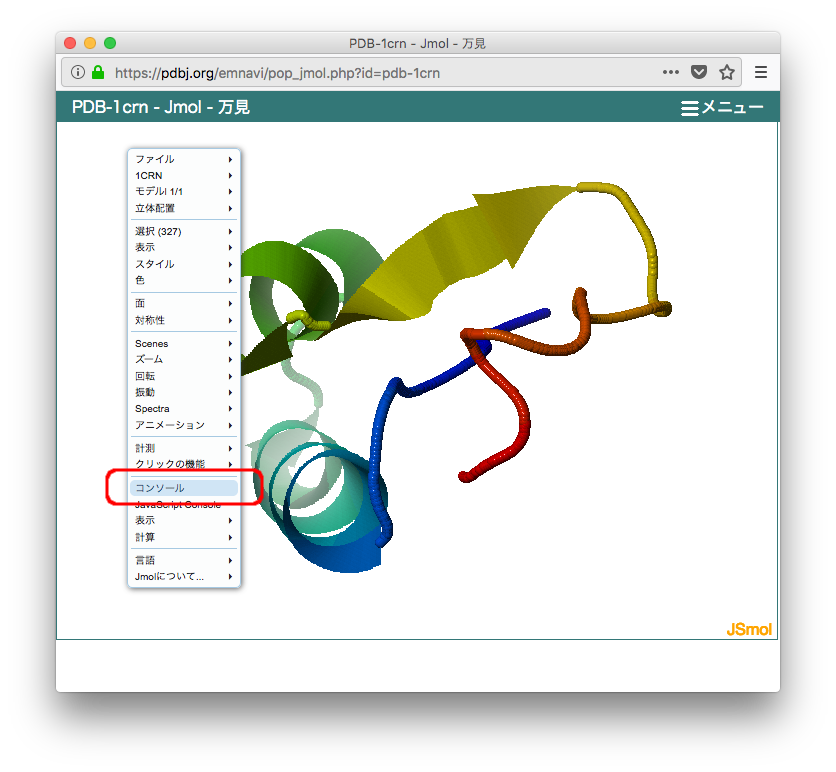

分子表示エリア内で右クリックするとポップアップメニューが出ます。このメニューの「コンソール」をクリック。

コマンドウインドウが枠外に出ていたらタイトルバーをドラッグしてウインドウを移動する。

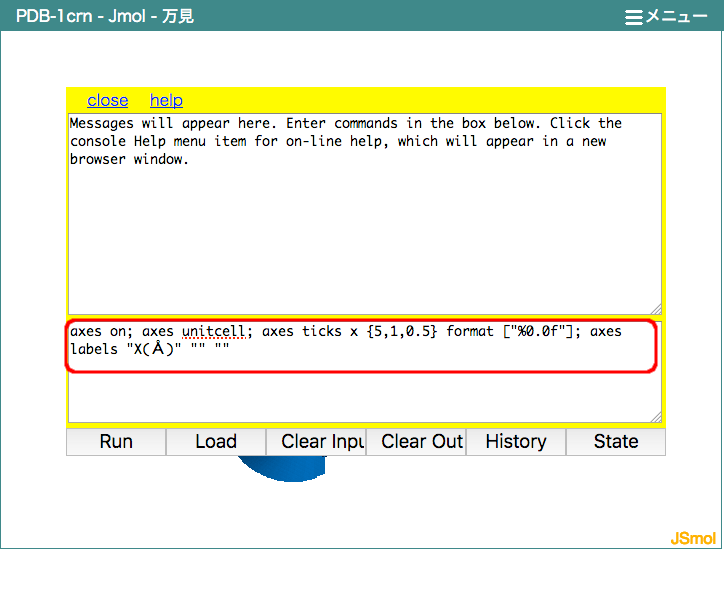

5. 以下のコマンドを入力し「RUN」ボタンをクリック

axes on; axes unitcell; axes ticks x {10,5,1} format ["%0.0f"]; axes lables "X(Å)" "" ""

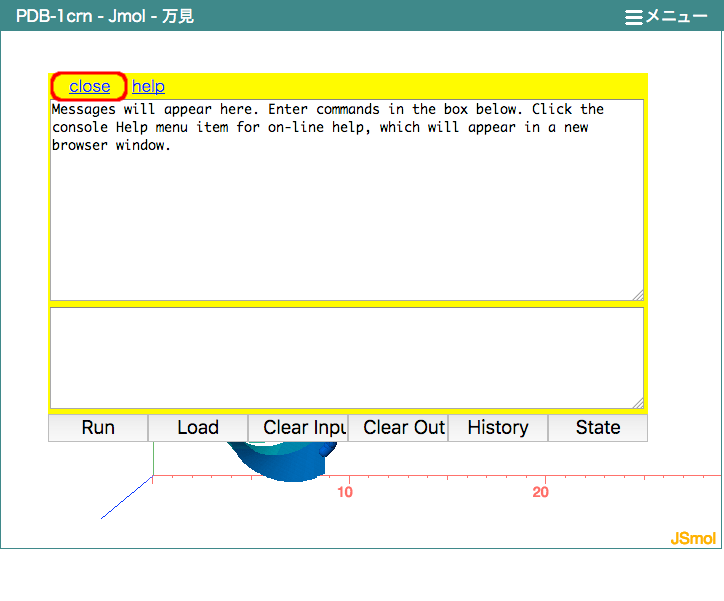

6. 「close」をクリックしてコマンドウインドウを閉じる
